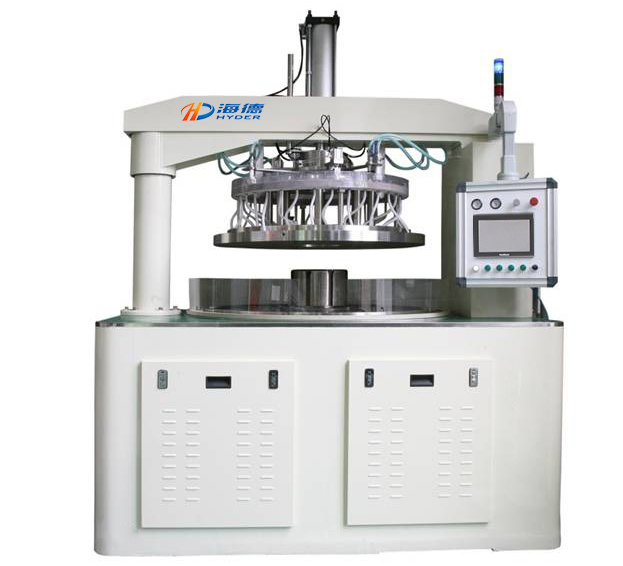

返回列表 | HD-16B双面研磨机/双面抛光机 |
HD-16B双面研磨机适用范围
蓝宝石基片、光学光电子材料、触屏玻璃、盖板玻璃、硅片、陶瓷片等非金属的双面研磨抛光 .不锈钢.铝合金,钼片等金属材质双面研磨抛光。
HD-16B双面研磨机性能特点
1.本机主体采用一次成型工艺,合理的结构大大提升整机刚性度
2上盘系统设计了三点平衡系统,保证了上盘落下时与下盘的平行度
3齿圈,太阳轮、液盆同步齿轮抬升,任意位置自锁可停
4抛光机供液系统采用双通道冷却,有效降低抛光过程中盘面的温度
5工作过程中水液自动分流,水路液路分离。
6传动系统三电机联合拖动,变频调速,实现软启动软停止 。
部分抛光加工案例
材质从普通金属到复杂合金......涵盖了金属、陶瓷、玻璃、塑胶等。案例如下:
铝合金镜面抛光
苹果手机蓝宝石玻璃抛光
塑料工件抛光
工艺细节可咨询海德研磨,电话:0755-89813868 ;查看更多的抛光案例。
相关设备和耗材:高精密平面研磨机、研磨液、抛光盘、抛光皮。
研磨盘尺寸 1112*380*50 1145*349*50
最小研磨厚度:0.3mm
最大研磨厚度:35mm
游星轮片数量:5片
最大研磨直径:330
下磨盘转速:0-60/rpm
过滤干燥汽源 : 0.4-0.6mpd
游轮参数:英制:Z=200 DP12
主电机:380V/15KW/1460rpm
下研磨盘跳动:0.05
修正轮修正平行度:<0.005
太阳轮径向跳动:0.12
内齿圈径向跳动:0.2
标配修正轮5个
水泵: 0.15KW
外形心尺寸 :2300*1800*2800
机器重量:6500KG
