蓝宝石抛光机(双面研磨机,适用直径小于330MM工件)

发布时间:2018-07-20 15:22
  • 产品介绍
  • 规格参数

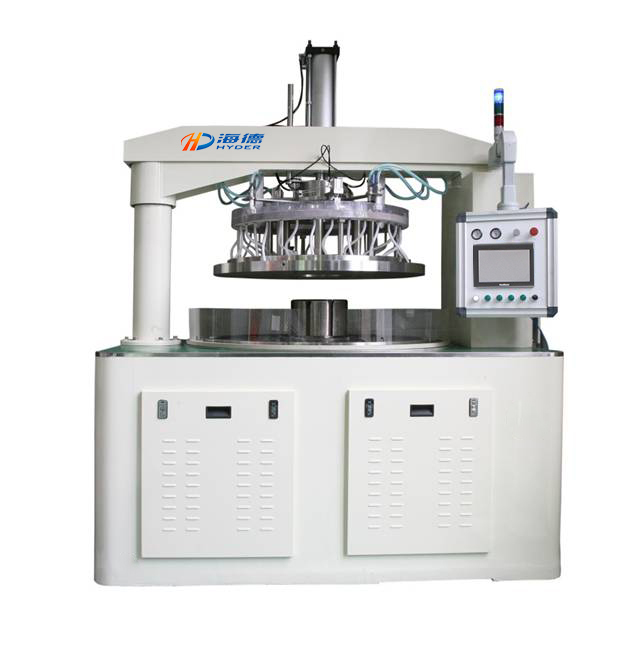

蓝宝石抛光机
蓝宝石抛光机主要用途:

  广泛用于蓝宝石钟表玻璃、手机玻璃、玻璃基片、MP3面板、光学玻璃晶片、LED蓝宝石衬底、石英晶片、硅片、诸片、陶瓷基板、活塞环、阀片、铝铁硼、钼片、铁氧体、铌酸锂、钽酸锂、PTC热敏电阻、光盘基片、陶瓷密封环、硬质合金密封环、钨钢片、等各种材料的双面研磨、抛光.

蓝宝石抛光机工作原理:

  本蓝宝石抛光机为精密磨削设备,上、下研磨盘作相反方向转动,工件在载体内作既公转又自转的游星运动。磨削阻力小不损伤工件,而且两面均匀磨削生产效率高。

蓝宝石抛光机特点

  1.配合高精密度的修盘装置,使研磨平面度最高达到±0.002mm左右。

  2.变频控制,实现软启动,软停机,冲击力小,减少工件损伤。

  3.系列研磨机采用PLC可编程控制系统、触摸屏操作面板,研磨盘转速与定时可直接在触摸屏上输入。

  4.配研磨液自动喷雾系统,使磨料能均匀的喷洒在研磨盘上,加工出来的工件良率更高,设备运行也更稳定。还可以减少研磨的时间,节省了耗材的成本,也符合了环保要求。

  5.采用军工轴承,台湾原产电机,确保设备的稳定性和寿命,确保工件的高精密要求。

  蓝宝石材料属化学稳定性材料,其光电窗口具有耐盐雾、霉菌、雨蚀、光照等特性,蓝宝石材料耐磨损,其抗砂石和颗粒冲刷的能力是传统光学玻璃的10倍以上,在医疗器械、手机面板(iPhone6)、其他高档手表(Iwatch)、LED行业等有广泛应用。

  我司自主研发高精密蓝宝石抛光机,目前主要是蓝宝石手机面板抛光、蓝宝石手表镜面抛光、蓝宝石衬底片抛光加工、蓝宝石减薄加工等。

蓝宝石手机面板抛光案例

蓝宝石手机面板抛光加工
商桥咨询客服

  蓝宝石手机面板的主要材料是蓝宝石单晶,其硬度达到九级,耐高温,具有极高的强度和耐磨性,更耐磨零刮花,摩擦系数更小,是中高端手机的体现。主要应用于各类手机及各类触摸屏的面板。

蓝宝石手表镜面抛光案例

蓝宝石手表镜面抛光加工

蓝宝石手表镜面抛光

  蓝宝石手表镜面的主要化学成分是三氧化二铝(AL2O3),莫氏硬度为9,仅次于钻石,具有极高的强度和耐磨性,有效防止日常磨损及硬物划伤。稳定的 化学性能,抵抗强酸、强碱侵蚀,不易潮减,熔点2050℃,沸点3000℃,最高工作温度接近2000℃,高导热性和散热效果更快。主要应用于高端手表的 镜面,如Iwatch等。

蓝宝石基片抛光案例

蓝宝石基片抛光加工

  蓝宝石基片是由三氧化二铝AL2O3原料经过长晶炉生产出来的晶锭,经过掏棒成为晶棒,从晶棒切割出一片片的基片,再进行抛光处理而成的,其耐高温, 熔点位2050°C;硬度到达九级,仅次于钻石的硬度。蓝宝石衬底片主要应用于LED,如LED节能照明灯、LED景观装饰、LED车灯、交通信号灯等。查看更多的抛光案例。

  研磨盘尺寸 1112*380*50 1145*349*50

  最小研磨厚度:0.2mm

  最大研磨厚度:35mm

  游星轮片数量:5片

  最大研磨直径:330

  下磨盘转速:0-60/rpm

  过滤干燥汽源 : 0.4-0.6mpd

  游轮参数:英制:Z=200 DP12

  主电机:380V/15KW/1460rpm

  下研磨盘跳动:0.05

  修正轮修正平行度:<0.005

  太阳轮径向跳动:0.12

  内齿圈径向跳动:0.2

  标配修正轮5个

  水泵: 0.15KW

  外形心尺寸 :2300*1800*2800

  机器重量:6500KG
