抛光液组分浓度对抛光效果的影响

　　硫酸浓度的影响

　　硫酸浓度对铜片失重和反射率的影响曲线示于图2-5。由图2-5可见，开始时，随着硫酸浓度的增大，金属的失重逐渐减小。这是由于硫酸的少量加入导致了抛光液黏度的增大，阻碍了溶解的Cu2+配离子从金属表面向本体溶液的扩散，因而减缓了铜的溶解。当硫酸的浓度在38%以上时，金属的失重又迅速增大。这可归结为高含量的硫酸对金属铜较强的腐蚀作用。硫酸浓度为38%~42%时，铜片具有最大的光亮度。硫酸浓度过低，抛光液黏度低，不易形成黏液膜，无光亮作用，硫酸浓度过高，金属表面易过腐蚀，造成光亮度下降。

　　硝酸浓度的影响

　　硝酸浓度对铜片失重和反射率的影响曲线示于图2-6。由图2-6可见，既起腐蚀又起光亮作用。随着硝酸浓度的增大，金属的溶解量逐渐增大。浓度低时，铜的溶解少，抛光液中Cu2+浓度低，不易在金属表面附近形成黏液膜，抛光效果差。硝酸浓度高时，金属表面则易过于腐蚀，光亮度下降。当硝酸浓度在4%~8 %之间时，铜表面的反射率最高，光亮度最好。

　　水含量的影响

　　抛光液中水的含量对铜片失重和反射率的影响曲线示于图2-7。由图2-7可见，水的含量同样影响光亮作用，其含量在47%~50%时，抛光效果最好。水的含量过多，抛光液黏度下降，黏液膜受到破坏，不能得到光亮表面。另外，随着抛光液中水含量的增加，溶液中酸的浓度被稀释，减缓了酸对金属铜的腐蚀作用，造成铜片的溶解减小。

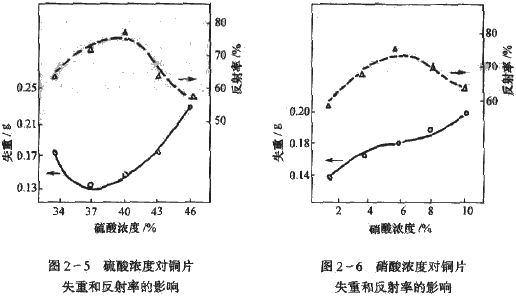

　　图2-5 硫酸浓度对铜片失重和反射率的影响

　　图2-6 硝酸浓度对铜片失重和反射率的影响

　　FH-1浓度的影响

　　FH-1是一种无机光亮剂，它的浓度对铜片失重和反射率的影响曲线示于图2-8。结果表明，金属的失重随FH-1浓度仅有轻微的变化。这表明 FH-1主要起光亮和平整作用。当FH-1浓度逐渐增大时，铜片的光亮度逐渐增大，在5%时，光亮度达最大值。但当FH-1浓度继续升高时，它开始加速金属的腐蚀，造成铜表面的光亮度下降。因此，FH-1浓度控制在4%~5%较为适宜。

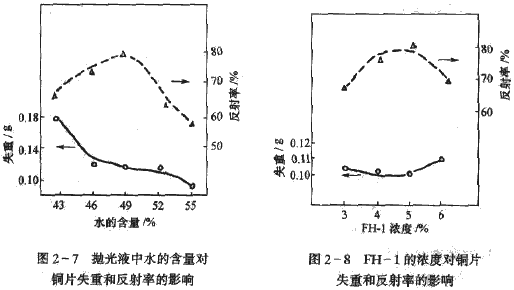

　　图2-7 抛光液中水的含童对铜片失重和反射率的影响

　　图2-8 FH-1的浓度对铜片失重和反射率的影响

　　FH-2浓度的影响

　　FH-2是一种有机缓蚀剂，它的浓度对铜片失重和反射率的影响曲线示于图2-9。由图2-9可见，一方面，FH-2具有缓蚀作用，随FH-2浓度的增大，金属的失重量逐渐减小。同时，FH-2又具有光亮作用，在0.4g/L~0.6g /L时，光亮度最高。FH-2这两种作用可归结为其在金属表面的吸附而抑制了铜基体的快速溶解，避免了金属表面过腐蚀的发生。当其浓度较低时，由于不能完全覆盖在金属表面，影响了它的缓蚀和增光作用的发挥。当FH-2的含量在0.4g/L以上时，它在铜表面的吸附已饱和，使金属的光亮度趋于稳定值。

　　图2-9 FH-2的浓度对铜片失重和反射率的影响
